金屬麵（miàn）玻（bō）璃棉夾芯板主要技術性能

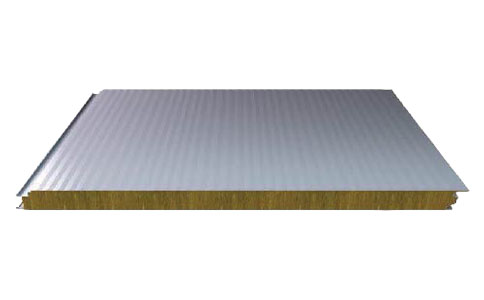

金（jīn）屬麵玻璃棉夾芯板是在岩棉夾芯板中加入了一（yī）些金屬材質，下麵讓（ràng）我們來看看金屬麵玻璃棉夾芯板主要技（jì）術性能有哪些？

1粘結性能　金屬麵聚苯乙烯（xī）夾（jiá）芯板粘結強度應>0.1MPa；金屬麵硬質聚氨酯夾芯板粘結強度（dù）應（yīng）≥0.09MPa；金屬麵岩棉、礦渣（zhā）棉夾芯板粘結強度應>0.06MPa。

2剝離性能試驗時，粘（zhān）結在麵（miàn）材上的芯材（cái）應均勻分布，每個剝離的粘結（jié）麵積應不小（xiǎo）於85%。

3抗彎承載力　當硬質聚氨酯（zhǐ）夾芯板撓度為L0/200（L0為支（zhī）座間的距離）時，夾芯板的抗彎（wān）承載力應不小於0.5kN/m；當金屬麵岩棉、礦渣棉夾芯板及金屬麵聚苯乙烯夾芯板撓度為L0/250（L0為支座間的距離）時，夾芯板的抗彎承載力應不小於（yú）0.5kN/m。

4容重　聚苯乙烯（xī）泡沫塑料板體積密度應≥18kg/m；　硬質（zhì）聚（jù）氨酯泡（pào）沫塑（sù）料體（tǐ）積密度應（yīng）≥30kg/m；　岩棉、礦渣棉帶體（tǐ）積密度應≥100kg/m；

5芯材導（dǎo）熱係數　聚苯乙（yǐ）烯泡沫塑料板不大於0.041W/（m·K），硬質（zhì）聚氨酯泡沫塑料不（bú）大於（yú）0.027W/（m·K），岩棉板不大於0.045W/（m·K）。

6耐火性能、燃燒（shāo）性能　標準對岩棉、礦渣棉的夾心板作了如下規定：　夾心（xīn）板厚度≥80mm時，耐火（huǒ）極限≥60min；　夾心板（bǎn）厚度m，燃燒性能達到B2級。　對於聚苯乙烯（xī）泡沫芯材的夾芯板，標準（zhǔn）雖未做具體規定，但依據GB/T10801.1—2002《絕（jué）熱用模塑（sù）聚苯乙烯泡（pào）沫塑料》，其（qí）芯材氧指數應>30%，燃（rán）燒性能應達（dá）到B2級。故這種芯材的板隻可用（yòng）在耐火極限要求不高的建築部（bù）位。
