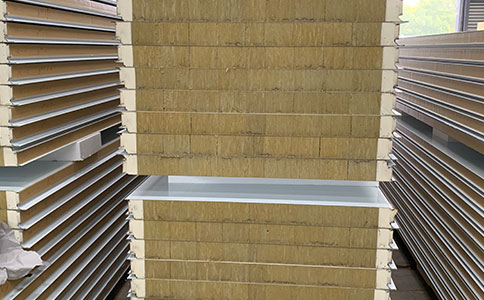

岩棉板（bǎn）作為建築材料被廣泛適用，在建築中人們（men）會比較注重保溫隔音效果，那麽岩棉板的保溫隔音效果如何呢、影響保溫隔（gé）音效果的向主要因素是哪些呢？今天小編就帶大家一起來了解一下。
影響保溫岩（yán）棉板吸聲性能的主要因素是（shì）厚度、密度（dù）和空氣流阻等。密度是每立方米材料的重量。空氣流阻是（shì）單位厚（hòu）度時材料兩側空氣氣壓和（hé）空氣流速之比。空氣流（liú）阻是影響高端保溫岩棉板吸聲性能最重要的因素。流阻（zǔ）太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降;流阻太大，說明材料密實（shí），空（kōng）氣振動難於傳入（rù），吸聲性能（néng）亦下降。對於高端保溫岩（yán）棉板來講，吸聲性能存在最（zuì）佳流阻（zǔ）。在實（shí）際工程中，測定空氣流阻（zǔ）比較困難，但可以（yǐ）通過厚度和容重粗略（luè）估計（jì）和控製。
1、隨著厚度增加，中低頻吸（xī）聲係數顯著地增（zēng）加（jiā），但高頻變化不大。
2、厚度不（bú）變，容重（chóng）增加（jiā），中（zhōng）低（dī）頻吸聲（shēng）係數亦增加;但當容重增加到一定程（chéng）度時，材料變得密實，流阻大於最佳流阻，吸聲係數反而下降。對於（yú）厚度超過5cm的容重（chóng）為16Kg/m3的離心玻璃（lí）棉，低頻125hz約為0.2，中高頻的吸聲係數已經接近於1了。當厚度由5cm繼續增大時，低頻的吸聲係數逐漸提高，當厚度大於1m以上時（shí），低頻125hz的吸聲（shēng）係數也將接近（jìn）於1。當厚（hòu）度不變，容重增大時（shí），高端保溫岩（yán）棉板的低頻吸（xī）聲係數也將不斷提高，當容重接近110kg/m3時吸聲性能達到最大值，50mm厚、頻率（lǜ）125hz處接近0.60.7。容重（chóng）超過（guò）120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很（hěn）多。建築聲學中常用的吸聲高端保溫岩棉板的厚度有3cm、5cm、10cm，容重有80、100、120、140、160kg/m3。通常使用5cm厚，的（de）高端保（bǎo）溫岩棉板。
